SCB14变压器：无氧铜绕组技术解析

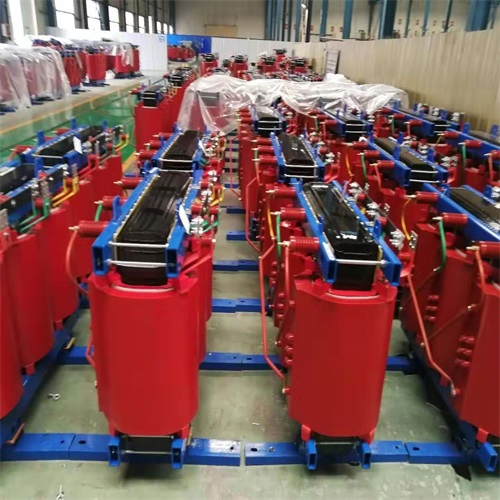

SCB14系列城区干式变压器采用优质无氧铜作为绕组导体材料，其含氧量低于0.001%，具有极高的导电率与延展性。相较于普通铜材，无氧铜在长期负载运行中能有效降低导体电阻，减少涡流损耗与集肤效应，使变压器整体效率提升约1.5%-2%。绕组经真空浸渍工艺处理，形成致密的绝缘保护层，大幅提升抗短路能力与防潮性能。

高效散热结构设计

该系列变压器采用立体卷铁芯结构与轴向散热风道设计：

• 铁芯采用阶梯式叠片工艺，降低磁路磁阻，空载损耗较国标降低15%

• 高压绕组设置纵向散热气道，增加20%散热面积

• 低压绕组采用箔式结构，配合NOMEX绝缘材料，热传导系数达0.15W/m·K

• 温控系统配备PT100温度传感器，实现三级风机智能启停控制

运行稳定性强化方案

典型应用场景

SCB14变压器特别适用于对供电质量要求严苛的场所：

• 数据中心：配合2N冗余架构，实现99.999%供电可用性

• 医疗系统：手术室隔离电源系统，漏电流控制＜1mA

• 轨道交通：牵引变电站，满足EN 45545防火标准

• 新能源领域：光伏逆变站，适应-25℃~+45℃环境温度

技术规格参数表

安装与维护要点

安装时应确保变压器室通风量≥4m³/min·kW，基础平台水平度误差＜3mm。建议每半年进行：红外热成像检测（接头温升＜70K）、绝缘电阻测试（R60s/R15s≥1.3）、风机轴承润滑保养。特殊环境下可配置除湿装置，保持环境相对湿度≤70%。
